Fördertechnik · Deutschland
Gurtbandförderer einer Papierfabrik

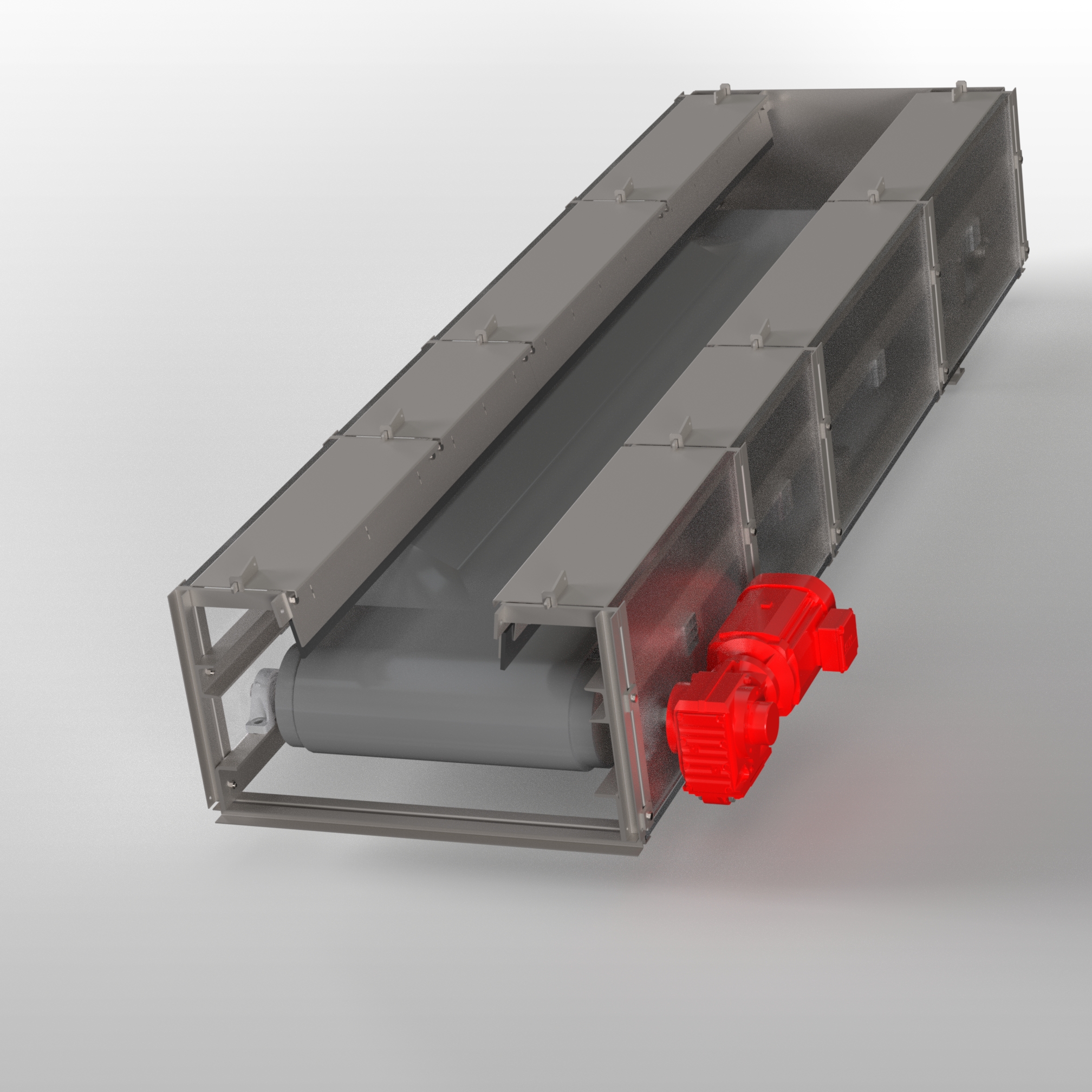

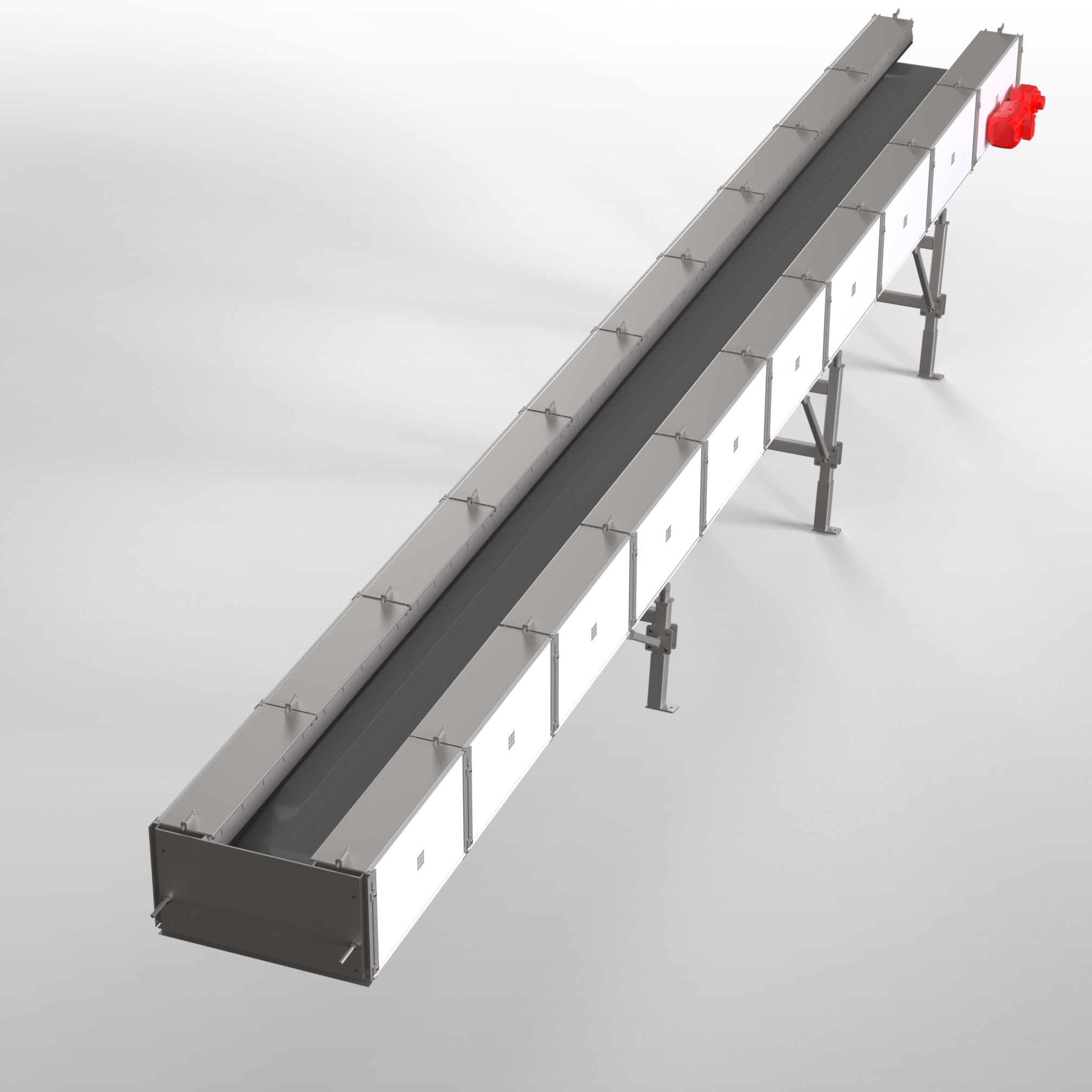

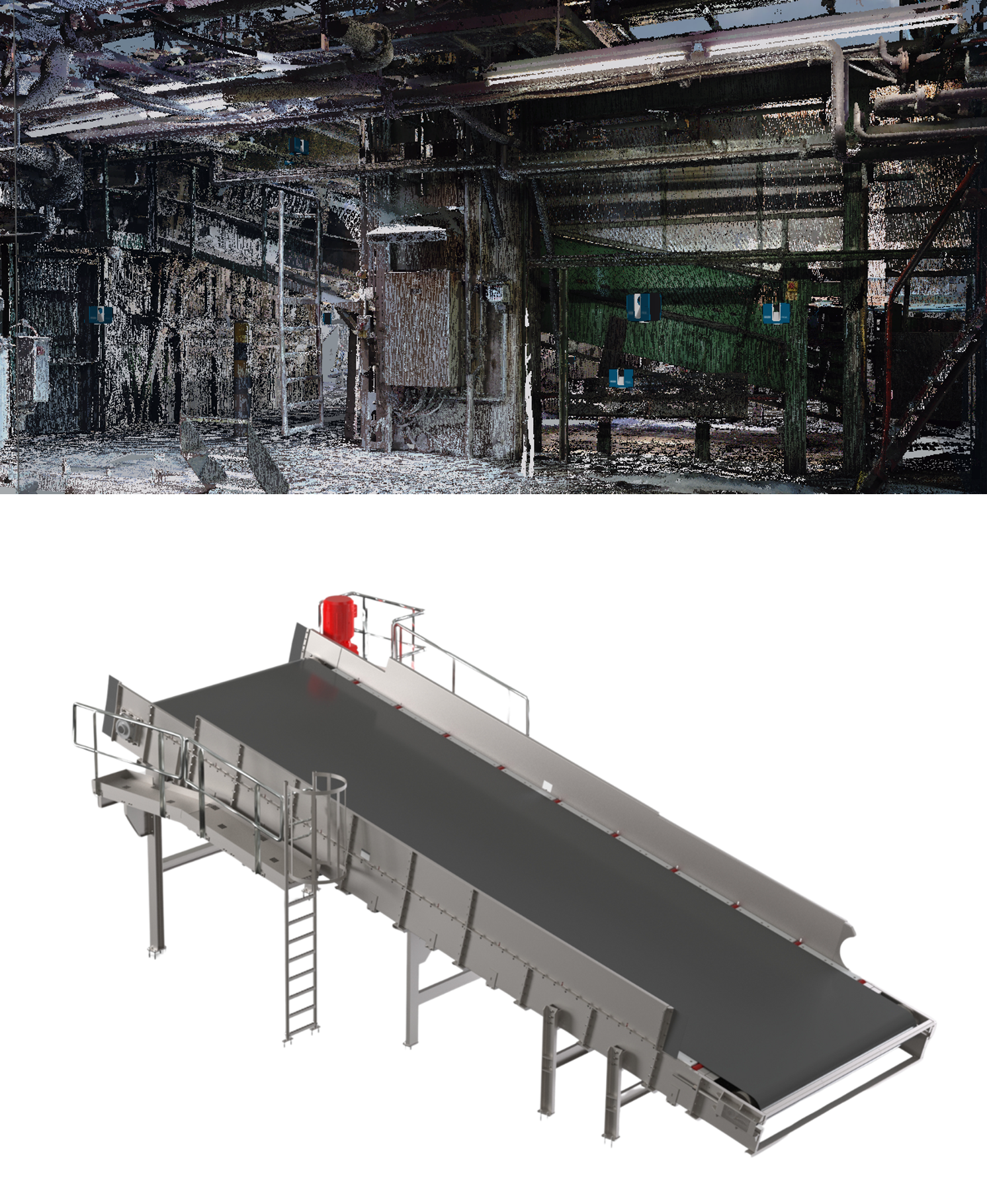

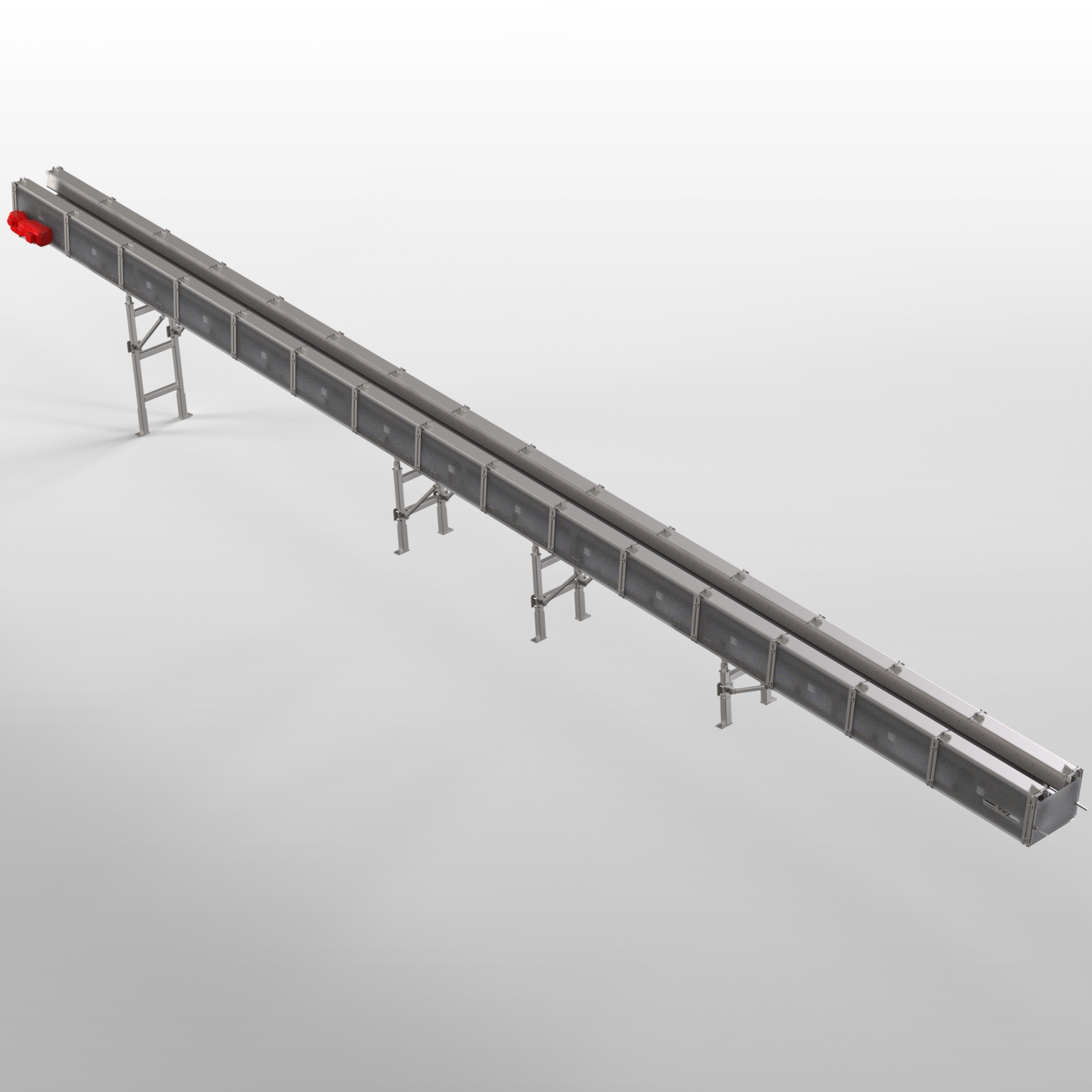

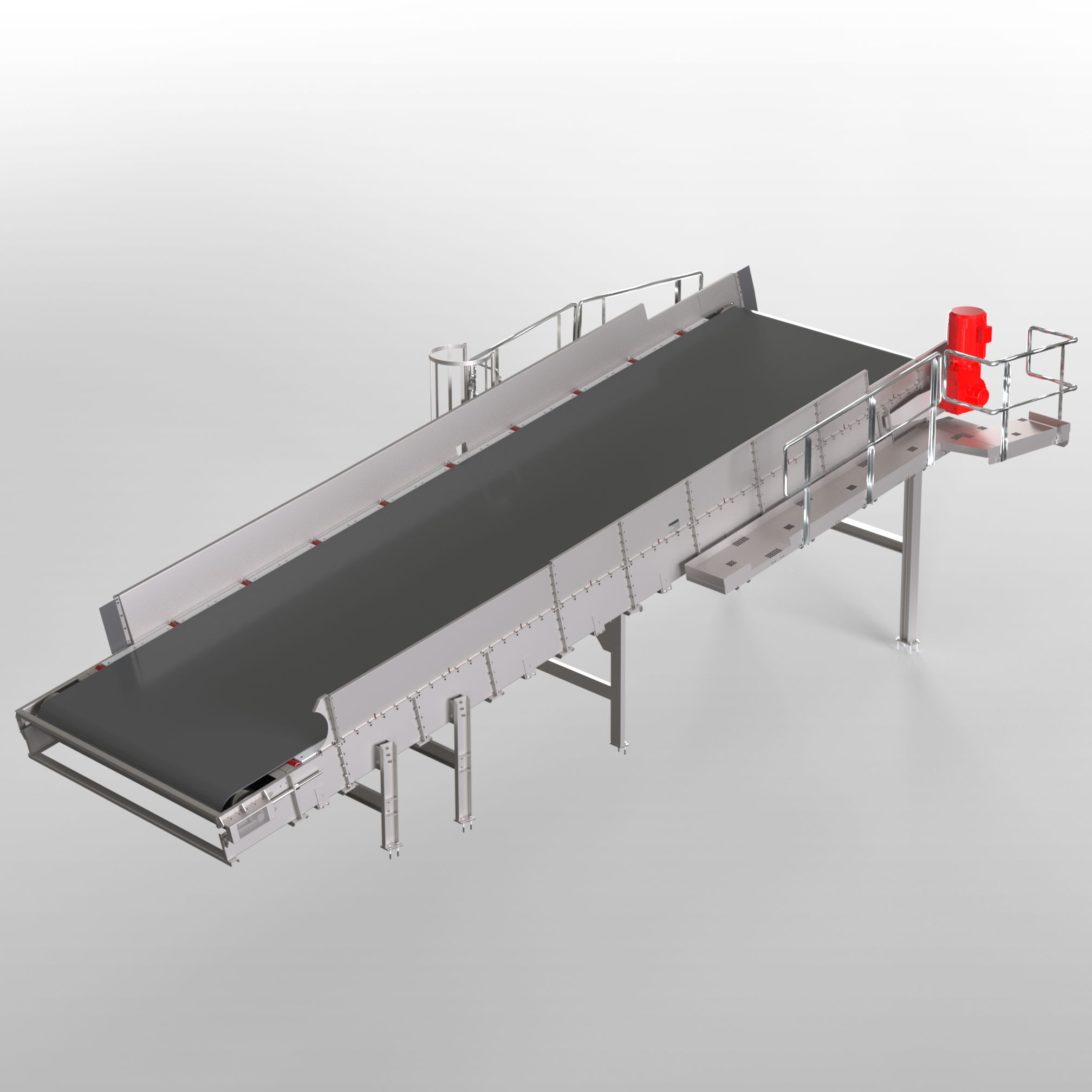

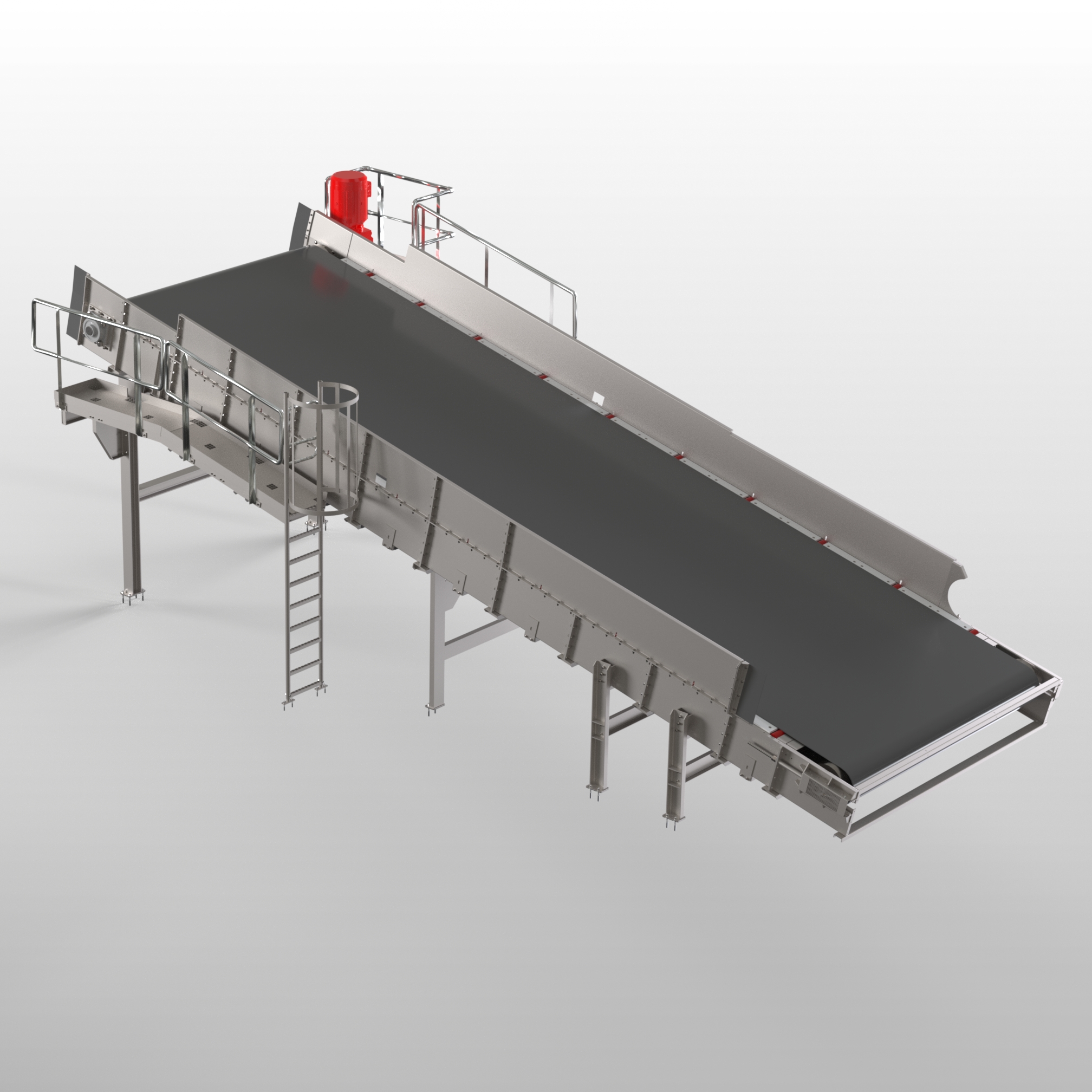

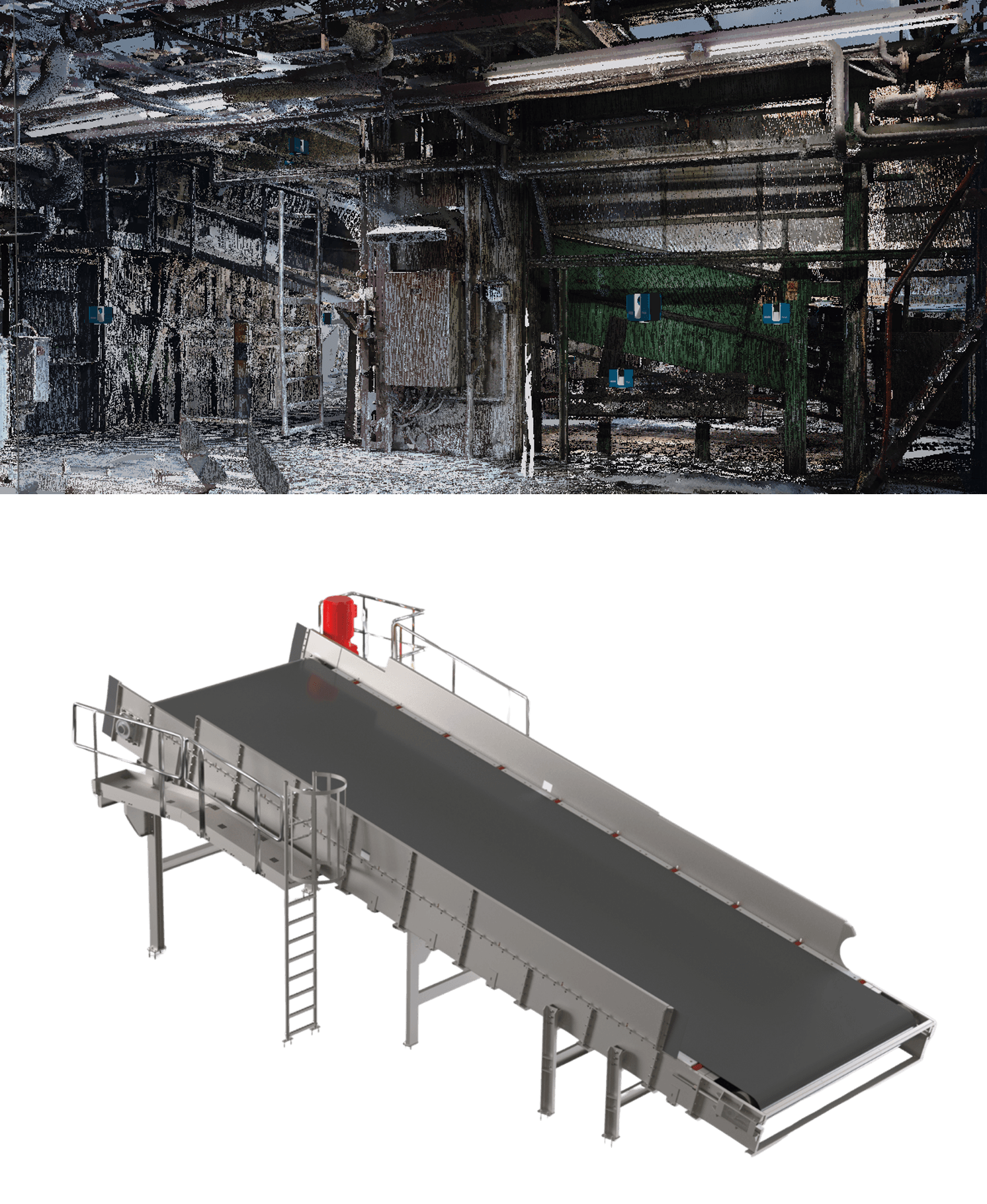

Ein 3,5 m breites Gurtbandförderer in einer Papierfabrik wurde mittels 3D-Laserscanning vollständig erfasst. Auf Basis der hochaufgelösten Punktwolke entstand eine maßhaltige 3D-Konstruktion in SolidWorks – inklusive Fertigungszeichnungen und Stücklisten. Durch die exakte Bestandsaufnahme konnten Kollisionen frühzeitig erkannt, Montagezeiten deutlich reduziert und Stillstandszeiten minimiert werden.
Highlights
- Vollständige Erfassung der gesamten Förderstrecke
- Punktwolke, 3D-Modell und Konstruktion aus einer Hand
- Fertigungszeichnungen und Stücklisten direkt aus dem Modell
- Deutliche Reduktion von Montagezeiten und Stillstand
Leistungsumfang
- Scan der Förderstrecke und aller Übergaben
- Verarbeitung in FARO SCENE
- Konstruktion und Modellierung in SolidWorks
- Ableitung fertigungsreifer Zeichnungen und Stücklisten
Ablauf
So wurde diese Referenz umgesetzt.
- 01
Planung
Abstimmung der zu erfassenden Bereiche und Genauigkeitsanforderungen.
- 02
Scan

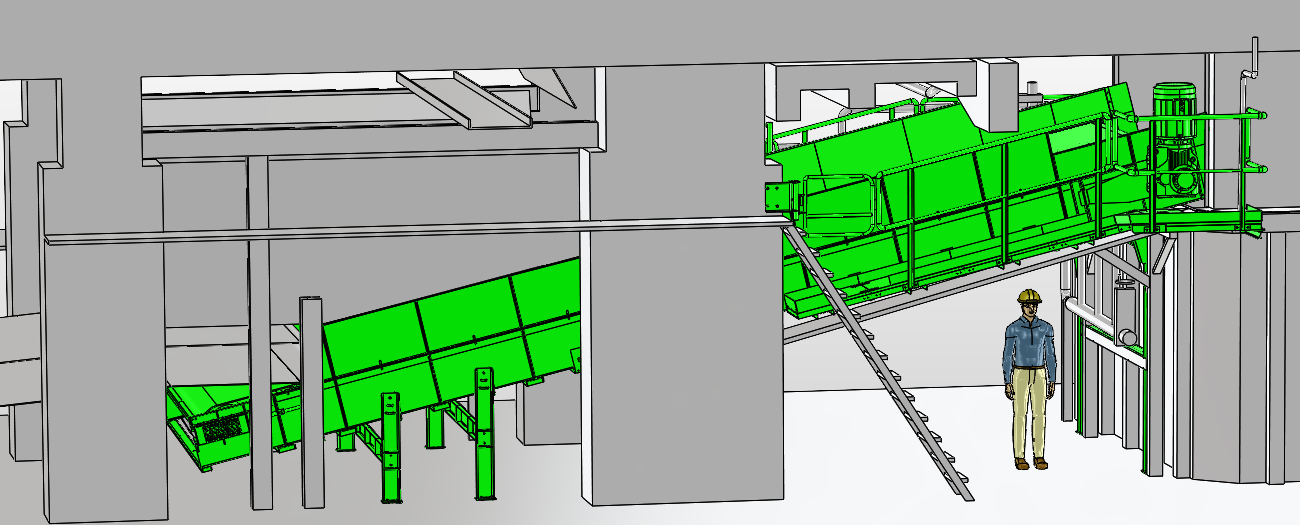

Erfassung von Förderstrecke, Tragkonstruktion und angrenzender Anlagentechnik.
- 03
Konstruktion
Maßhaltige 3D-Konstruktion der relevanten Baugruppen in SolidWorks.
- 04
Übergabe
Lieferung von Punktwolke, 3D-Modell, Zeichnungen und Stücklisten.
Ergebnis
Das Resultat.
Ein präzises, fertigungsreifes 3D-Modell des Gurtbandförderers – einsetzbar für Umbau, Optimierung und Konstruktion mit minimalem Risiko.
Galerie
Eindrücke aus der Referenz.
